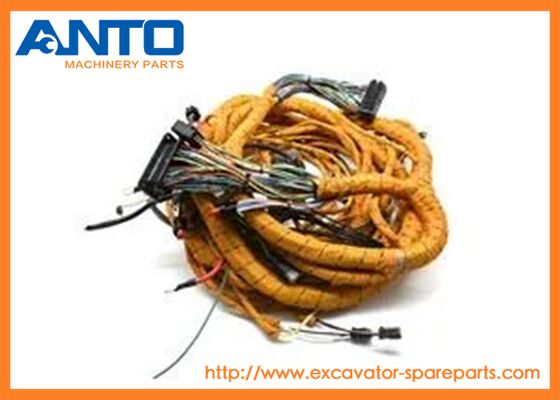

306-8797 3068797 Chasis cableado arnés excavadora piezas eléctricas para C9 330D 336D

Ampliación de imagen : 306-8797 3068797 Chasis cableado arnés excavadora piezas eléctricas para C9 330D 336D

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	OEM
Número de modelo:	306-8797

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Precio:	Negociable
Detalles de empaquetado:	Caja de madera para piezas pesadas, cartón de papel para piezas ligeras.
Tiempo de entrega:	3-7 días laborables
Condiciones de pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente:	100-2000

Contacto

Descripción detallada del producto

categoría:	Repuestos Eléctricos	Modelo:	330D 336D
Número de piezas.:	306-8797	Nombre de las piezas:	Arnés de cable principal
Garantía:	3/6/12 meses	paquete:	Paquete de caja estándar
Resaltar:	C9 excavador Wiring Harness , 330D Arneses de cableado del chasis , Partes eléctricas de excavadoras 336D

306-8797 3068797 Arnés de cableado del chasis, piezas eléctricas para excavadora C9 330D 336D

Especificación

Nombre de las piezas de repuesto para excavadora	Arnés de cableado principal
Modelo de equipo	330D 336D
Categoría de piezas	Piezas eléctricas de repuesto para excavadora
Condición de las piezas de repuesto	A estrenar
MOQ del pedido (PCS, SET)	1
Disponibilidad de piezas	En stock
Tiempo de entrega	1-3 días

Definición básica y propósito

Función principal:

Sirve como el sistema nervioso eléctrico central del chasis de la excavadora, transmitiendo energía eléctrica y señales de control entre la unidad de control principal (ECM), el tablero, los sensores, los actuadores, las luces y otros componentes electrónicos montados en el tren de rodaje, el bastidor y el chasis externo.

Organiza, protege y conecta todos los circuitos eléctricos del chasis externo, garantizando una comunicación y distribución de energía fiables en entornos de trabajo difíciles.

Aplicación

Serie 330D: 330D, 330D L, 330D LN

Serie 336D: 336D, 336D L, 336D LN

Serie 340D: 340D L

Unidades de potencia hidráulica móvil: 330D, 336D

diagrama de piezas

Pos.	Nº de pieza	Cantidad	Nombre de la pieza	Comentarios
1	2G-8767	[2]	ARANDELA (10.5X60X3-MM DE ESPESOR)
2	3S-2093 C	[43]	ABRAZADERA DE CABLE
3	263-9574	[2]	BATERÍA (12 VOLTIOS, LIBRE DE MANTENIMIENTO)
4	4N-0205	[2]	SEPARADOR (0.42X0.75X0.6-PULGADAS DE ESPESOR)
5	5I-8270	[1]	CUBIERTA DE BATERÍA
6	6G-2256	[2]	ABRAZADERA
7	6G-2263	[3]	SEPARADOR (10.5X19X28.5-MM DE ESPESOR)
8	6W-6005	[1]	SUJECIÓN DE BATERÍA
9	7I-2673	[5]	ABRAZADERA DE CABLE
10	7K-1181	[25]	ABRAZADERA DE CABLE
11	7Y-5456	[2]	PASAMUROS
12	7Y-8165	[2]	PASAMUROS
13	087-4587	[1]	PASAMUROS
14	091-9035	[1]	SEPARADOR (11X25X20-MM DE ESPESOR)
15	107-8618	[1]	GRUPO SENSOR-TEMPERATURA (AIRE AMBIENTE)
	102-8803	[1]	KIT RECEPTÁCULO (3 PINES)
			(INCLUYE RECEPTÁCULO Y CUÑA)
	8T-8729	[3]	PIN CONECTOR (16-GA A 18-GA)
	112-4550 E		FUNDA (31-CM)
16	111-4836	[9]	CLIP
17	111-4837	[12]	CLIP
18	111-4838	[16]	CLIP
19	111-4839	[16]	ABRAZADERA
20	116-0118 C	[13]	CLIP
21	128-8886	[1]	GRUPO ABRAZADERA DE MASA
22	130-1433	[1]	SEPARADOR (11X25X17-MM DE ESPESOR)
23	132-1806	[1]	GRUPO ABRAZADERA DE MASA
24	148-5018	[1]	PASAMUROS
25	170-6929	[1]	GRUPO CABLE
	5P-0761 E		CABLE (00-GA, ROJO)(31-CM)
	9G-0002	[1]	GRUPO CUBIERTA DE TERMINAL (ROJO)(BATERÍA POSITIVA)
	9G-0005	[1]	GRUPO CUBIERTA DE TERMINAL (NEGRO)(BATERÍA NEGATIVA)
			(CADA GRUPO DE CUBIERTA INCLUYE)
	8L-8413	[1]	ABRAZADERA DE CABLE (BLANCO)
	8C-5918	[1]	GRUPO TERMINAL DE BATERÍA (NEGATIVO)
	8T-9756	[1]	GRUPO TERMINAL DE BATERÍA (POSITIVO)
			(CADA GRUPO DE TERMINAL INCLUYE)
	1M-6119	[1]	PERNO (5/16-18X1.375-PULGADAS)
	1M-6120	[1]	TUERCA (5/16-18-ROSCA)
26	204-1611	[1]	ABRAZADERA (DOBLE)
27	204-1614	[1]	GRUPO SOPORTE
28	231-1827	[1]	GRUPO CABLE
	1S-7252	[1]	TERMINAL DE CABLE (00-GA, TORNILLO DE 3/8-PULGADAS)
	5P-0747 E		CABLE (00-GA, NEGRO)(23-CM)
	9G-0003	[1]	GRUPO CUBIERTA DE TERMINAL (NEGRO)(BATERÍA NEGATIVA)
	8L-8413	[1]	ABRAZADERA DE CABLE (BLANCO)
	9G-8909	[1]	CUBIERTA DE TERMINAL (NEGRO)(INTERRUPTOR DE DESCONEXIÓN)
	8T-9757	[1]	GRUPO TERMINAL DE BATERÍA (NEGATIVO)
	1M-6119	[1]	PERNO (5/16-18X1.375-PULGADAS)
	1M-6120	[1]	TUERCA (5/16-18-ROSCA)
29	238-2501	[1]	PERILLA
30	238-2528	[1]	VARILLA
31	251-0153	[1]	GRUPO SOPORTE
32	251-0467	[1]	GRUPO SOPORTE
33	251-0625	[1]	GRUPO CABLE
	1S-7251	[1]	TERMINAL DE CABLE (00-GA, TORNILLO DE 1/2-PULGADAS)
	5P-0761 E		CABLE (00-GA, ROJO)(413-CM)
	8N-0869	[1]	CUBIERTA DE TERMINAL (ROJO)(MOTOR DE ARRANQUE)
	9G-0004	[1]	GRUPO CUBIERTA DE TERMINAL (ROJO)(BATERÍA)
	8L-8413	[1]	ABRAZADERA DE CABLE (BLANCO)
	8C-5917	[1]	GRUPO TERMINAL DE BATERÍA (POSITIVO)
	1M-6120	[1]	TUERCA (5/16-18-ROSCA)
	1M-6119	[1]	PERNO (5/16-18X1.375-PULGADAS)
34	259-5130	[1]	GRUPO SOPORTE
35	259-5132	[1]	GRUPO SOPORTE
36	291-7780	[1]	GRUPO SOPORTE
37	306-8797 C	[1]	GRUPO ARNES DE CHASIS
	102-8802	[4]	KIT RECEPTÁCULO (2 PINES)
	102-8803	[3]	KIT RECEPTÁCULO (3 PINES)
	102-8804	[1]	KIT RECEPTÁCULO (4 PINES)
	102-8806	[1]	KIT RECEPTÁCULO (8 PINES)
	176-9299	[2]	KIT RECEPTÁCULO (3 PINES)
			(CADA KIT DE RECEPTÁCULO INCLUYE RECEPTÁCULO Y CUÑA)
	8T-8729	[8]	PIN CONECTOR (16-GA A 18-GA)
	8T-8730	[52]	SOCKET CONECTOR (16-GA A 18-GA)
	3S-2093	[31]	ABRAZADERA DE CABLE
	3T-4688	[1]	TERMINAL DE ANILLO (4-GA, TORNILLO DE 7/16-PULGADAS)
	7Y-3962	[1]	TERMINAL DE ENGANCHE (MACHO)
	7Y-3963	[1]	TERMINAL DE ENGANCHE (HEMBRA)
	8T-8737	[168]	TAPÓN DE SELLO
	8T-8827	[2]	FUNDA (ROJO)
	9X-4998	[1]	SOCKET (14-GA A 16-GA)
	103-2529 E		MANGUERA (80-CM)
	9W-0852	[17]	PIN CONECTOR (14-GA A 16-GA)
	9W-0844	[11]	SOCKET CONECTOR (14-GA A 16-GA)
	116-0126	[1]	CARCASA DE ENCHUFE
	116-0128	[2]	SELLO
	116-0255	[2]	TERMINAL DE CUCHILLA (10-GA A 20-GA)
	119-3662 E		TUBO TERMOENCOGIBLE (10.85-MM DE DIÁMETRO)(46-CM)
	121-1038	[1]	CARCASA DE RECEPTÁCULO
	121-1039	[1]	TERMINAL (MACHO)
	125-7874 E		TUBO TERMOENCOGIBLE (5.72-MM DE DIÁMETRO)(65-CM)
	125-7875 E		TUBO TERMOENCOGIBLE (7.44-MM DE DIÁMETRO)(35-CM)
	9X-3402	[120]	SOCKET CONECTOR (16-GA A 18-GA)
	126-1768	[10]	SOCKET CONECTOR (14-GA A 16-GA)
	9G-4343	[4]	TERMINAL DE ANILLO (4-GA, TORNILLO DE 1/4-PULGADAS)
	5P-3454	[1]	TERMINAL DE ANILLO (4-GA, TORNILLO DE 5/16-PULGADAS)
	9G-4336	[1]	TERMINAL DE ANILLO (4-GA, TORNILLO DE 3/8-PULGADAS)
	9G-4344	[1]	TERMINAL DE ANILLO (4-GA, TORNILLO DE 1/2-PULGADAS)
	2L-8049	[1]	TERMINAL DE ANILLO (6-GA, TORNILLO Nº 10)
			-O-
	2L-8057	[1]	TERMINAL DE ANILLO (8-GA, TORNILLO Nº 10)
	2L-8050	[1]	TERMINAL DE ANILLO (6-GA, TORNILLO DE 1/4-PULGADAS)
			-O-
	2L-8058	[1]	TERMINAL DE ANILLO (8-GA, TORNILLO DE 1/4-PULGADAS)
	2L-8069	[6]	TERMINAL DE ANILLO (2-GA A 10-GA, TORNILLO DE 3/8-PULGADAS)
	2L-8075	[4]	TERMINAL DE ANILLO (14-GA A 16-GA, TORNILLO Nº 8)
	2L-8079	[1]	TERMINAL DE ANILLO (14-GA A 16-GA, TORNILLO DE 3/8-PULGADAS)
	134-3297	[1]	SELLO
	9X-3401	[58]	PIN CONECTOR (16-GA A 18-GA)
	153-2620	[1]	GRUPO ENCHUFE CONECTOR (54 PINES, NEGRO)
	163-6759	[1]	SELLO
	153-2630	[1]	GRUPO ENCHUFE CONECTOR (54 PINES, MARRÓN)
	163-6759	[1]	SELLO
	155-2270	[18]	KIT ENCHUFE DE CONEXIÓN (2 PINES)
	155-2271	[1]	KIT ENCHUFE DE CONEXIÓN (4 PINES)
	155-2260	[2]	KIT ENCHUFE DE CONEXIÓN (3 PINES)
			(CADA KIT DE ENCHUFE INCLUYE ENCHUFE, CUÑA Y SELLO INTERFAZ)
	160-7689	[1]	GRUPO ENCHUFE CONECTOR (70 PINES)
	159-9322	[1]	SELLO DE JUNTA TÓRICA
	163-6637	[1]	GRUPO RECEPTÁCULO CONECTOR (54 PINES, NEGRO)
	163-6773	[2]	TAPÓN DE SELLO
	174-3016	[2]	GRUPO ENCHUFE CONECTOR (3 PINES)
	230-4009	[2]	GRUPO ENCHUFE CONECTOR (12 PINES)
			(CADA UNO INCLUYE)
	264-7034	[1]	SELLO DE CONECTOR
	230-4011	[8]	GRUPO ENCHUFE CONECTOR (2 PINES)
			(CADA UNO INCLUYE)
	264-7029	[1]	SELLO DE CONECTOR
	230-4013	[4]	GRUPO ENCHUFE CONECTOR (3 PINES)
			(CADA UNO INCLUYE)
	264-7030	[1]	SELLO DE CONECTOR
	230-5010	[2]	GRUPO ENCHUFE CONECTOR (6 PINES)
			(CADA UNO INCLUYE)
	264-7032	[1]	SELLO DE CONECTOR
	231-2295	[1]	GRUPO ENCHUFE CONECTOR (8 PINES)
	264-7033	[1]	SELLO DE CONECTOR
	243-4505	[7]	GRUPO RECEPTÁCULO CONECTOR (2 PINES)
	243-4506	[2]	GRUPO RECEPTÁCULO CONECTOR (3 PINES)
	243-4508	[2]	GRUPO RECEPTÁCULO CONECTOR (6 PINES)
	243-4509	[1]	GRUPO RECEPTÁCULO CONECTOR (8 PINES)
	243-4510	[2]	GRUPO RECEPTÁCULO CONECTOR (12 PINES)
38	132-5789	[8]	CLIP (ESCALERA)
39	4K-8864	[2]	CLIP (BUCLE)
40	4P-7428 C	[2]	CLIP (ESCALERA)
41	5I-8748 C	[1]	SEPARADOR (11X18X5-MM DE ESPESOR)
42	5C-7261 M	[1]	TUERCA (M8X1.25-ROSCA)
43	5C-7883 M	[4]	PERNO CABEZA DE VASO (M6X1X16-MM)
44	5P-4116 C	[2]	ARANDELA ENDURECIDA (8.8X20.5X2-MM DE ESPESOR)
45	5P-8439	[1]	PASAMUROS
46	6K-8178	[6]	CLIP (BUCLE)
47	7X-2548 M	[1]	PERNO (M12X1.75X16-MM)
48	7X-2621 CM	[5]	PERNO (M10X1.5X12-MM)
49	350-8388 C	[1]	SEPARADOR (11X25X65-MM DE ESPESOR)
50	8M-2770	[1]	CLIP (BUCLE)
51	8T-4121	[62]	ARANDELA ENDURECIDA (11X21X2.5-MM DE ESPESOR)
52	8T-4133 M	[1]	TUERCA (M10X1.5-ROSCA)
53	8T-4136 CM	[11]	PERNO (M10X1.5X25-MM)
54	8T-4137 M	[20]	PERNO (M10X1.5X20-MM)
55	8T-4172 M	[1]	PERNO (M10X1.5X80-MM)
56	306-8803 C	[1]	GRUPO SOPORTE
57	8T-4182 M	[1]	PERNO (M10X1.5X45-MM)
58	8T-4185 M	[1]	PERNO (M10X1.5X50-MM)
59	8T-4186 M	[1]	PERNO (M10X1.5X40-MM)
60	8T-4191 M	[9]	PERNO (M10X1.5X16-MM)
61	8T-4195 M	[4]	PERNO (M10X1.5X30-MM)
62	8T-4196 M	[7]	PERNO (M10X1.5X35-MM)
63	8T-4199 M	[1]	PERNO (M8X1.25X12-MM)
64	8T-4223	[1]	ARANDELA ENDURECIDA (13.5X25.5X3-MM DE ESPESOR)
65	8T-4226	[1]	ARANDELA CHAPADA (10.5X45X3-MM DE ESPESOR)
66	8T-5005 M	[1]	PERNO (M10X1.5X70-MM)
67	8T-6466 M	[1]	PERNO (M10X1.5X60-MM)
68	9X-8256	[4]	ARANDELA (6.6X12X2-MM DE ESPESOR)
69	204-1673	[1]	ABRAZADERA DE CABLE
	C		CAMBIO DEL TIPO ANTERIOR
	E		PEDIR POR CENTÍMETRO
	M		PIEZA MÉTRICA

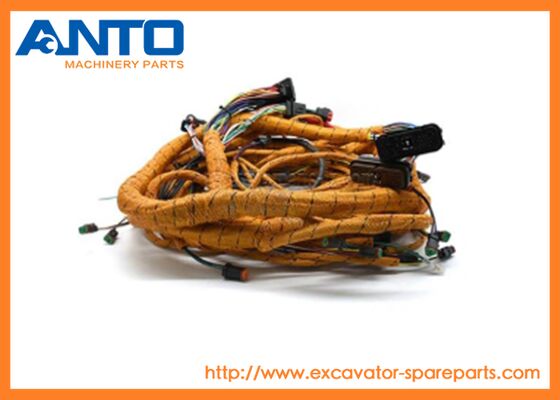

306-8797 3068797 Chasis cableado arnés excavadora piezas eléctricas para C9 330D 336D 0

Descripción

Los conjuntos de arnés están diseñados para alimentar de forma fiable la electrónica y los sistemas de la máquina en condiciones de funcionamiento exigentes. Los conjuntos de arnés de reemplazo directo OEM permiten un servicio de campo fácil de las máquinas con un arnés fabricado para cumplir con los requisitos exactos de la máquina.
Atributos:
Reemplazo directo OEM
Resistente al calor
Arnés ECM
Aplicaciones:
El conjunto del arnés de control se utiliza para transmitir señales y energía eléctrica del módulo de control electrónico a los sensores del motor.

Ventaja

1. Las piezas eléctricas están construidas para adaptarse al sistema de motor genuino. Las piezas eléctricas consisten en las siguientes piezas: arnés de cableado, sensores, interruptor, relé, controlador, monitor, fusible, regulador.

2. Las piezas del motor se suministran estrictamente de acuerdo con el catálogo de piezas genuinas.

3. Todas las piezas se fabrican a partir de materiales cuidadosamente seleccionados con calidad estándar utilizando un proceso de producción estándar.

4. Excedente de stock y diversas variedades de piezas eléctricas que cubren excavadoras de hasta 70 toneladas. HITACHI KOMATSU HYUNDAI Vo-lvo DOOSAN KOBELCO SUMITOMO KATO JCB

Garantía

1. Período de garantía: 3 meses de garantía a partir de la fecha de llegada. Se puede ofrecer un período más largo de 6 meses de garantía con un nivel de precio más alto.

2. Tipo de garantía: reemplazo de las piezas que tienen problemas de calidad.

3. La garantía no es válida para los siguientes casos
* El cliente proporciona información incorrecta sobre el pedido
* Fuerza Mayor
* Instalación y operación incorrectas
* Óxido debido a stock y mantenimiento incorrectos

Embalaje y entrega

* Caja de cartón resistente o caja de madera para componentes de engranajes. Caja de madera para el conjunto de la caja de cambios
* Métodos de entrega: por mar, por aire al aeropuerto internacional local, por expreso como DHL TNT FEDEX

etiqueta:

Persona de Contacto: Mr. Paul

Teléfono: 0086-15920526889

Fax: +86-20-89855265

Otros productos

203-60-62161 Válvula Solenoide de 24V Repuestos para Excavadora Komatsu PC120 PC100 PC60

Tipo: Repuestos para excavadoras

Nombre de la pieza: Válvula Solenoide

Número de modelo: PC100 PC120 PC60 PC75UU

Número de pieza: 203-60-62161

201-62-65540 201-62-65541 Bloque de Válvulas Solenoides Piezas Eléctricas para Excavadora KOMATSU PC60 PC70

categoría: Piezas eléctricas

modelo de máquina: PC120 PC60 PC60L PC70 PC75UD

Aplicación: Excavadora, excavadora

Nombre de la pieza: Bloque de válvulas solenoides

2036062161 2036062171 Válvula solenoide KOMATSU Piezas de repuesto para excavadoras para PC60 PC70 PC100

categoría: Piezas eléctricas

modelo de máquina: PC60 PC70 PC100 PC120 PC120SC PC128US

Aplicación: Excavador

Nombre del producto: Válvula Solenoide

259-5069 2595069 Arnés de cableado Repuestos para excavadoras aptos para C13 C-13 345C 345CL

categoría: GP de batería y cableado

modelo de máquina: 345C 345C L 345C MH

Aplicación: Excavador

Nombre del producto: Arnés de cableado

4326864 5WK96750C Sensor de óxido de nitrógeno Sensor de óxido de nitrógeno Piezas eléctricas para excavadora

Solicitud: Camiones, Excavadoras, Autobuses

Nombre del producto: Sensor de NOx (Sensor de óxido de nitrógeno)

Número de pieza: 4326864

Referencias cruzadas de piezas: 5WK96750C, 4326864NX, 4326864RX

306-8797 3068797 Chasis cableado arnés excavadora piezas eléctricas para C9 330D 336D

306-8797 3068797 Chasis cableado arnés excavadora piezas eléctricas para C9 330D 336D

C9 excavador Wiring Harness

330D Arneses de cableado del chasis

Partes eléctricas de excavadoras 336D

recambios del excavador de KOMATSU,

Recambios de KOMATSU,

piezas del mercado de accesorios de KOMATSU
